O Manual Técnico IAW 4CFR entrega o que nenhum esquemático convencional tem: a placa real dividida em 4 blocos, com cada ponto de teste fotografado e o valor de tensão medido e documentado no manual. Você mede, compara, encontra o desvio — e fecha o diagnóstico sem chutar.
Ka · Fiesta · EcoSport · Zetec Rocam 1.0 / 1.6 — motor Fire e Sigma
O Ka, o Fiesta e o EcoSport Rocam chegam na bancada com frequência. A IAW 4CFR é pequena, compacta e sem documentação pública de qualidade. Sem saber o que esperar em cada ponto, o diagnóstico vira suposição.
O L9113 regula o +5V que alimenta MAP, TPS e pressostato. Quando falha, os três sensores aparecem sem sinal. Sem o mapa de blocos, o diagnóstico vai a cada sensor individualmente — nenhum está queimado. A causa está no regulador, dentro da ECU.
O driver de acionamento dos injetores manda a corrente pro bico. Quando uma saída abre internamente, o cilindro morre. Teste externo do injetor e do chicote: tudo ok. O problema está no CI de potência — e sem saber onde fica e o que medir, é impossível isolar.
Dois drivers de potência controlam os atuadores de alta corrente (bobinas, relés). São os componentes que mais trabalham e que mais abrem. Sem o mapa de tensão, não tem como saber em qual dos dois está o problema nem em qual saída.
O Ford Rocam tem defeitos que somem quando você energiza a ECU com o scanner ligado. A tensão na placa denuncia o problema mesmo sem falha ativa: algum componente que deveria estar em 5v está em 4.5v, ou o que deveria estar em 11v está em 9v — desvio que o mapa revela imediatamente.
Nenhum esquemático genérico entrega isso. Você vê a placa, localiza o ponto, mede — e compara com o valor documentado. Se diverge, o defeito está ali. Simples assim.
Esquemático mostra o circuito. O mapa de tensões mostra o que o circuito faz em condição normal de operação. A diferença: com o esquemático você precisa interpretar. Com o mapa, você compara. 9v onde deveria ter 11v — aquele ponto saiu do padrão. Diagnóstico encerrado.

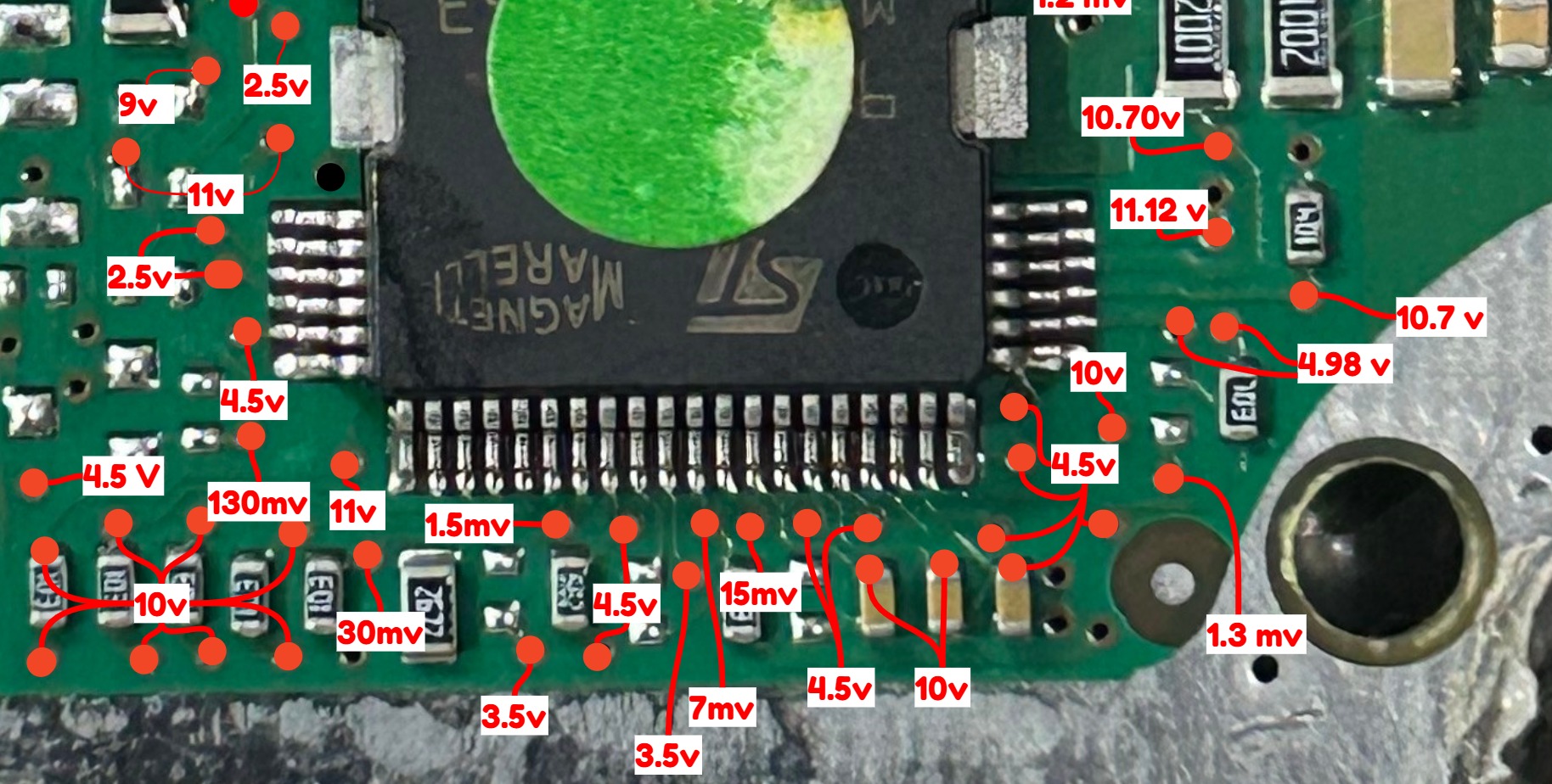

O Bloco 01 abaixo está com os valores visíveis, como amostra do formato real. Nos blocos 02, 03 e 04, os valores ficam disponíveis no manual completo.

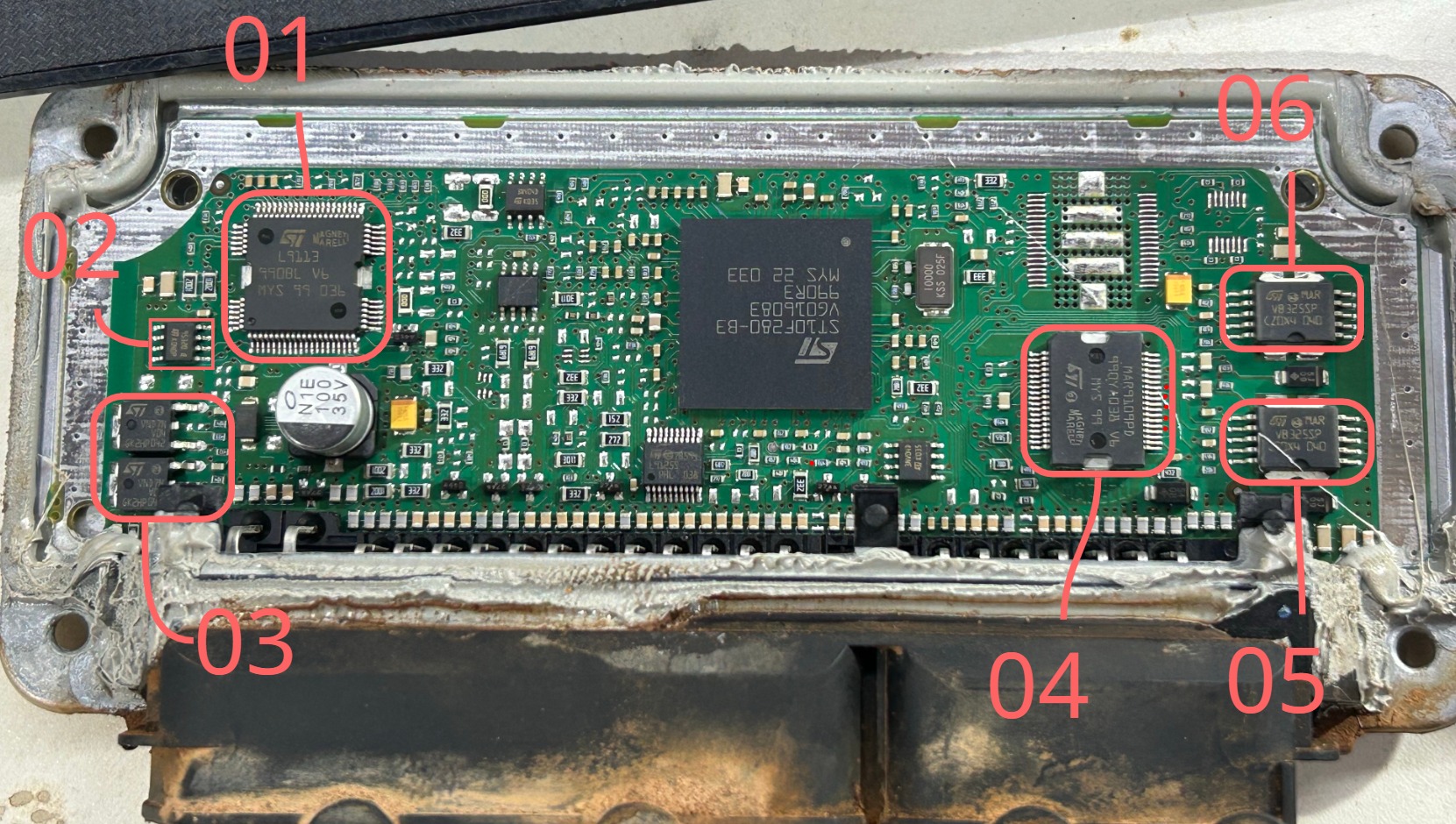

Além do mapa de tensões, o manual entrega a localização de cada bloco funcional na placa — você sabe onde está cada CI antes de encostrar o multímetro.
Cada bloco agrupa os componentes por função — processamento, regulação, potência, drivers. Com o mapa, você vai direto à região relevante para o defeito que está investigando.
O bloco 04 reúne os três chips de potência. O driver de injeção aciona injetores e atuadores de baixa corrente. Os dois drivers de potência controlam as saídas de alta corrente. Com os valores de referência documentados por saída, você isola qual canal abriu — sem precisar trocar o CI inteiro pra testar.
Depois do diagnóstico e reparo físico, a programação precisa de arquivo correto. O acervo de calibrações do 4CFR já vem separado e identificado.
Calibrações de mapa organizadas por versão — prontas para identificar e selecionar o arquivo correto para o veículo.
Como identificar qual mapa corresponde à versão específica do módulo no veículo.
O que conferir depois de gravar para garantir que o módulo está respondendo corretamente.
Arquivos de EEPROM organizados — para leitura, edição e gravação com referência segura.
Mapa de dados da EEPROM para edição consciente — sabe o que está mudando antes de gravar.
Como confirmar que a gravação da EEPROM completou sem corrupção de dados.
Material oficial
Este treinamento é de autoria própria: desenvolvido na bancada, testado em veículo e distribuído exclusivamente por aqui. Não é revenda, apostila copiada nem material de terceiro.
4 blocos de tensões reais medidas na placa + chips identificados + calibrações. Diagnóstico por comparação — sem suposição.
O material é aplicado diretamente na IAW 4CFR do Ford Zetec Rocam. Se a referência de tensão não corresponder ao módulo que você tem na bancada, o suporte via WhatsApp resolve — ou você tem o dinheiro de volta.
Link enviado por e-mail na hora. Confira spam/promoções se não chegar em 5 minutos.
Mapa de tensões (4 blocos), mapa funcional da placa e acervo de calibrações em uma área de acesso única.
Acessa do celular ou computador enquanto trabalha — abre o bloco correspondente ao defeito e mede.
Novos casos e conteúdo entram na mesma área, sem custo adicional.
Caso travado na bancada do 4CFR? Canal direto via WhatsApp — suporte objetivo, direto ao ponto técnico.
Sintoma + tensão medida + o bloco que você conferiu. Isso fecha o diagnóstico rápido.
Sem teoria. Se você tem um desvio de tensão no bloco 04, é isso que o suporte resolve.
O material é de uso individual — não pode ser compartilhado ou revendido.
Depois da compra, os vídeos e o passo a passo completo desse material ficam na área de membros. Se você repara mais de um módulo, existe a ER Assinatura: os 9 manuais técnicos desta linha somam R$ 3.473 no preço cheio — na assinatura você leva todos, mais os que forem lançados no ano, por R$ 997.
O material cobre a IAW 4CFR aplicada nos Ford Ka, Fiesta e EcoSport com motor Zetec Rocam 1.0 e 1.6. O processador e os drivers de potência da placa estão documentados no manual.
São 4 fotos da placa real dividida em blocos funcionais, com cada ponto de teste marcado e o valor de tensão medido e documentado no manual completo (as prévias aqui na página têm os valores ocultados de propósito). Você abre o bloco correspondente ao defeito, mede o mesmo ponto na placa que você tem, e compara com o valor documentado. Se diverge — esse é o ponto de falha.
Para o mapa de tensões: multímetro digital padrão. Para sinais de injetor e ignição: osciloscópio. Para leitura e gravação: ferramentas convencionais compatíveis com o protocolo Magneti Marelli. Nada além do que um reparador já tem.
É material técnico aplicado — mapa de tensões, localização de chips e acervo de calibrações. Não tem introdução a eletrônica. Começa direto na bancada da IAW 4CFR.
Sim. Canal direto via WhatsApp comercial para casos reais da bancada. Novos conteúdos entram na mesma área de acesso sem custo adicional.
4 blocos da placa real do 4CFR com tensão medida em cada ponto. Ka, Fiesta e EcoSport Rocam resolvidos por comparação — não por suposição.
