Os 4 cenários que custam diagnóstico no VW
O Gol é o carro mais vendido do Brasil. A IAW 4GV é a ECU que mais chega na bancada — e a que mais engana sem referência.
Borboleta eletrônica, rede CAN, injetores e bobinas — quatro sistemas críticos, todos com ponto de falha dentro da ECU. Sem o mapa, o diagnóstico vira tentativa. Com o mapa, é medição objetiva.
⚠

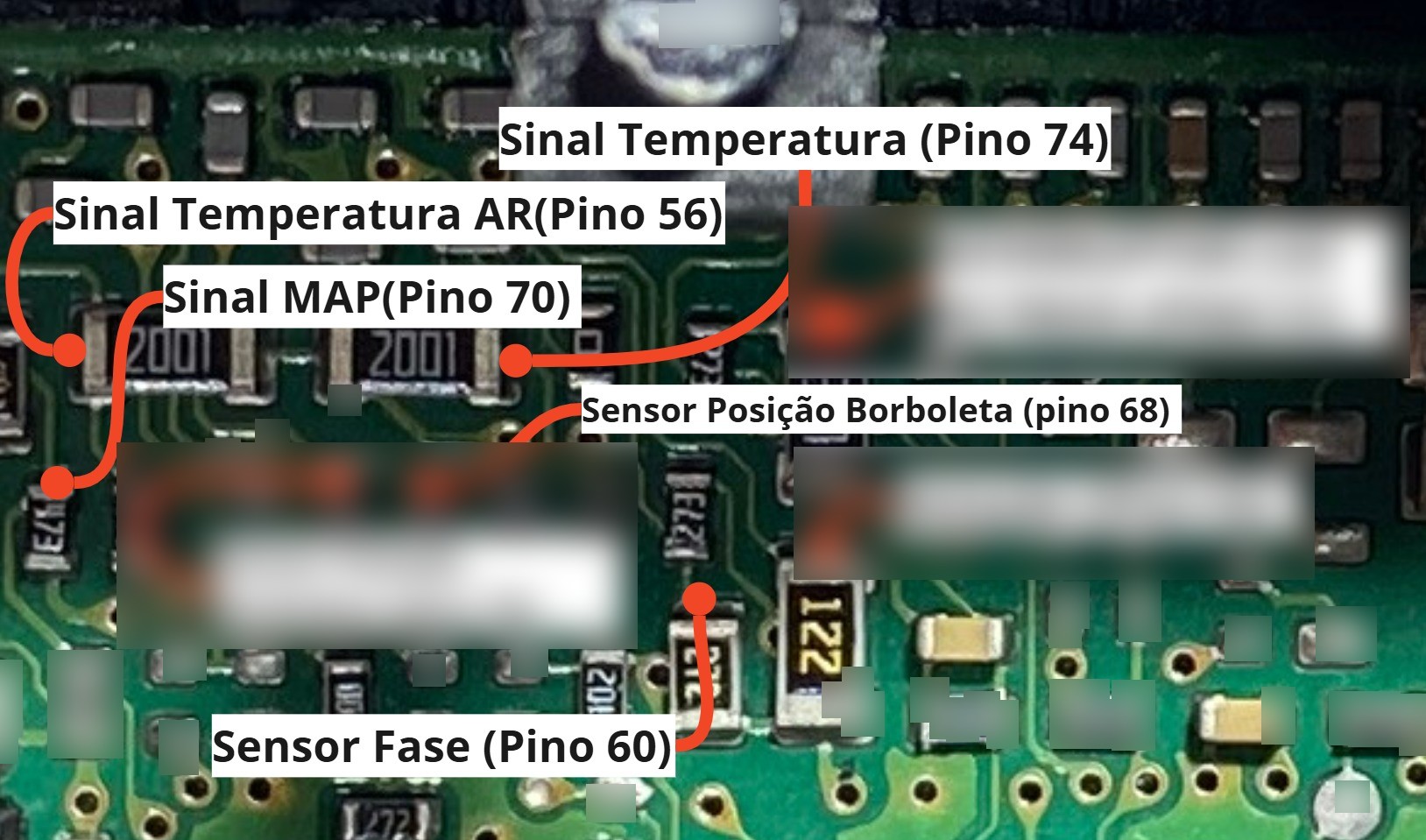

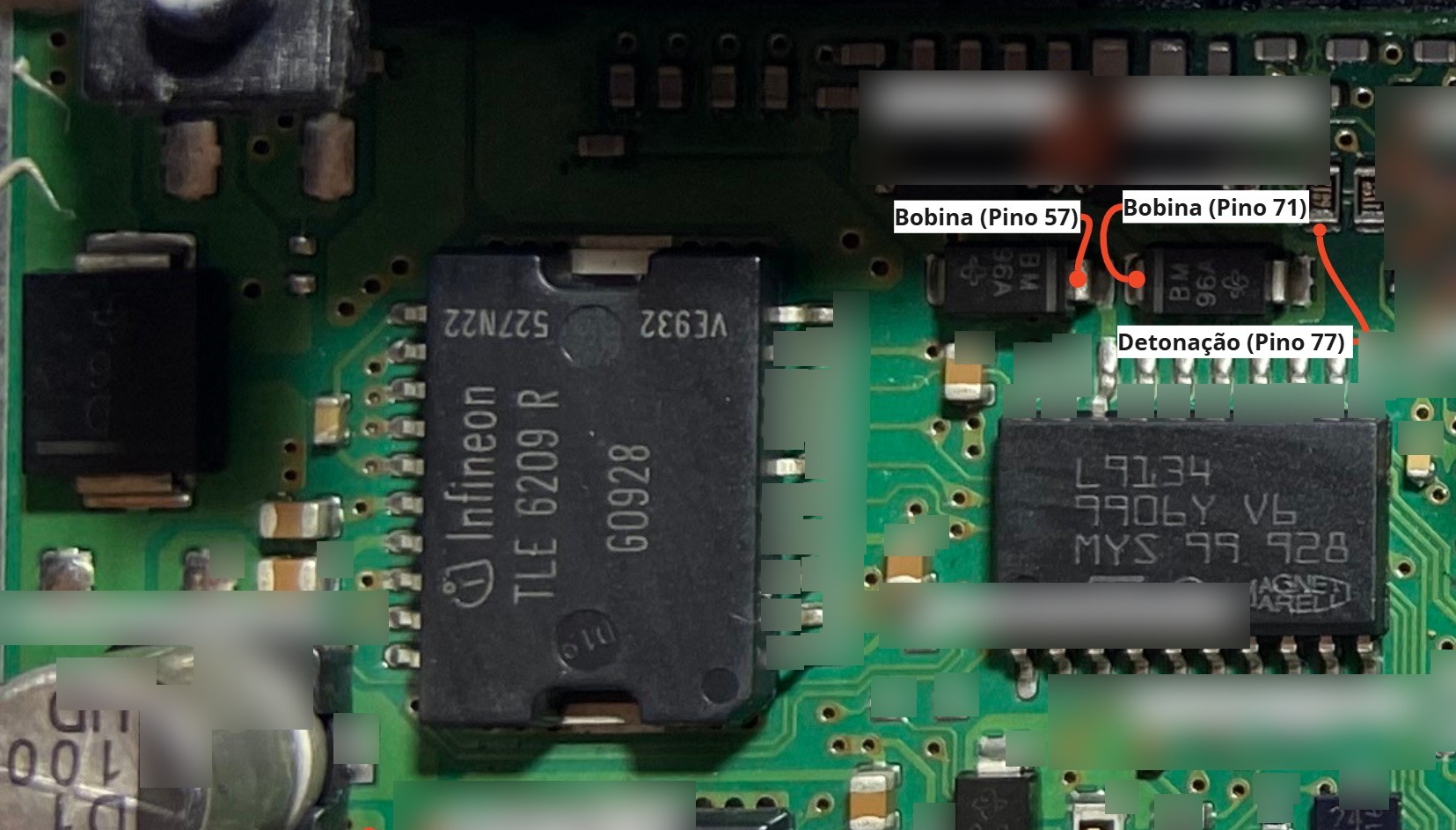

A IAW 4GV tem borboleta eletrônica — diferente dos módulos anteriores da VW. O TLE 6209 R controla o motor da borboleta direto na placa. É o defeito que mais confunde: o técnico vai à borboleta eletrônica, substitui, e o carro não melhora. O problema nunca saiu da ECU.
Cenário 01 · TLE 6209 R
Mancal, acelerador sem resposta — borboleta trocada, problema persiste
Veículo em modo emergência, rotação travada no mancal, pedal sem resposta proporcional. O TLE 6209 R é o driver do motor da borboleta. Quando falha, a atuação para internamente. A borboleta e o pedal estão ok — o circuito de controle na placa é que abriu.
No manual: localização do TLE 6209 R na placa, pinos de controle do motor da borboleta documentados, e como isolar o CI do sensor de posição antes de trocar qualquer peça.
Cenário 02 · L9132
Sem comunicação CAN — e as bobinas pararam junto

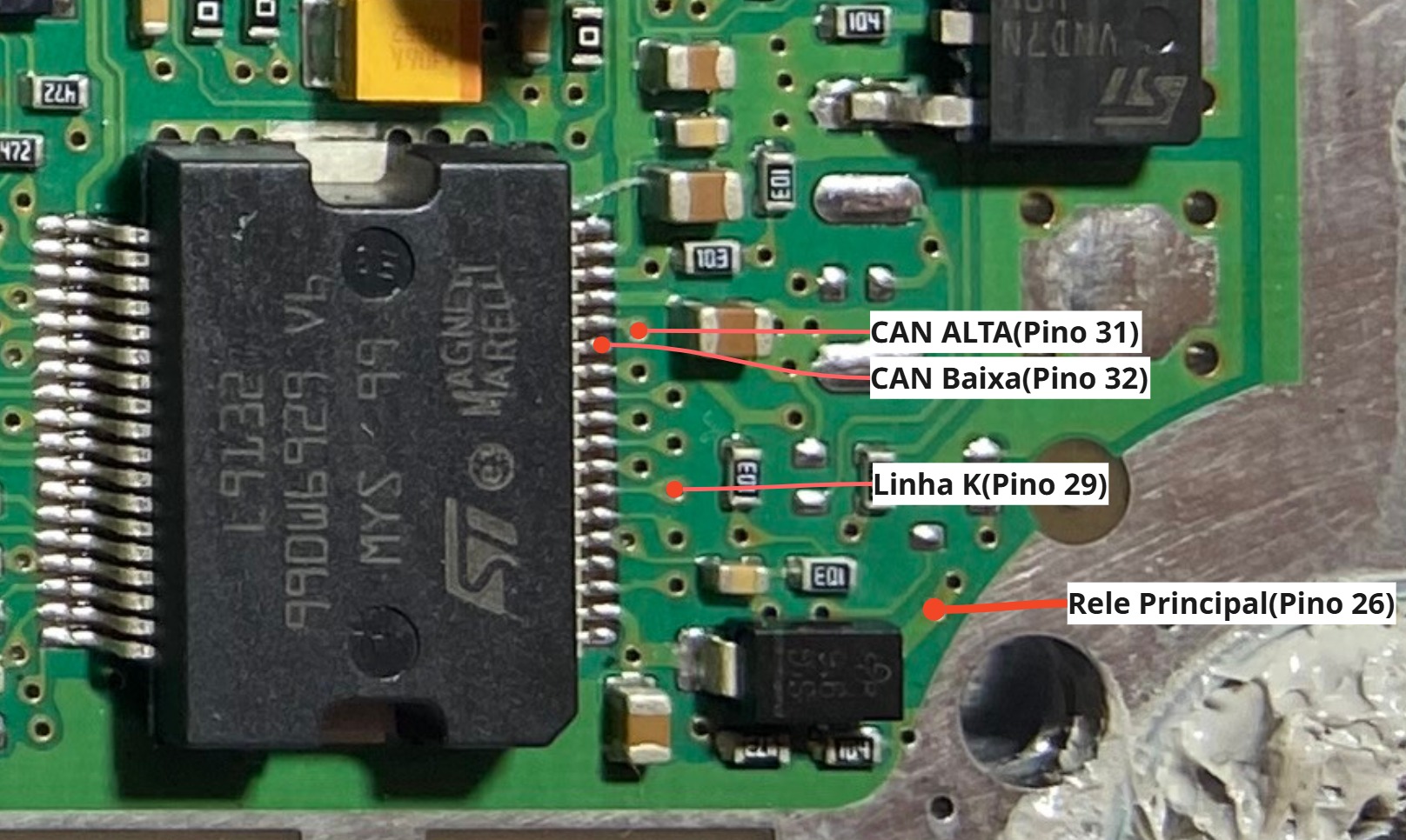

Diagnóstico indica falha de rede CAN. Ao mesmo tempo, o motor não pega porque não tem faísca. Parece problema duplo — mas é um só CI. O L9132 controla CAN Alta/Baixa E as bobinas de ignição no mesmo chip. Quando vai, os dois sistemas somem juntos.
No manual: localização do L9132, pinos CAN Alta (31), CAN Baixa (32) e pinos das bobinas identificados com tensão de referência para separar falta de comunicação de falha de ignição.
Cenário 03 · L9130
Cilindro morto — injetor e chicote conferidos, nada encontrado
O L9130 é o driver de potência dos 4 injetores da IAW 4GV. Também controla cânister e válvula de partida a frio. Quando uma saída de injetor abre internamente, o cilindro para. Teste externo do injetor e do chicote: tudo ok. O defeito está no L9130 — dentro da ECU.
No manual: mapeamento dos 4 canais de injetor no L9130, com a pinagem completa documentada, e procedimento de teste por canal antes de concluir pela troca do injetor.
Cenário 04 · Boot / Reprogramação
ECU sem comunicação — não grava, não lê, não responde

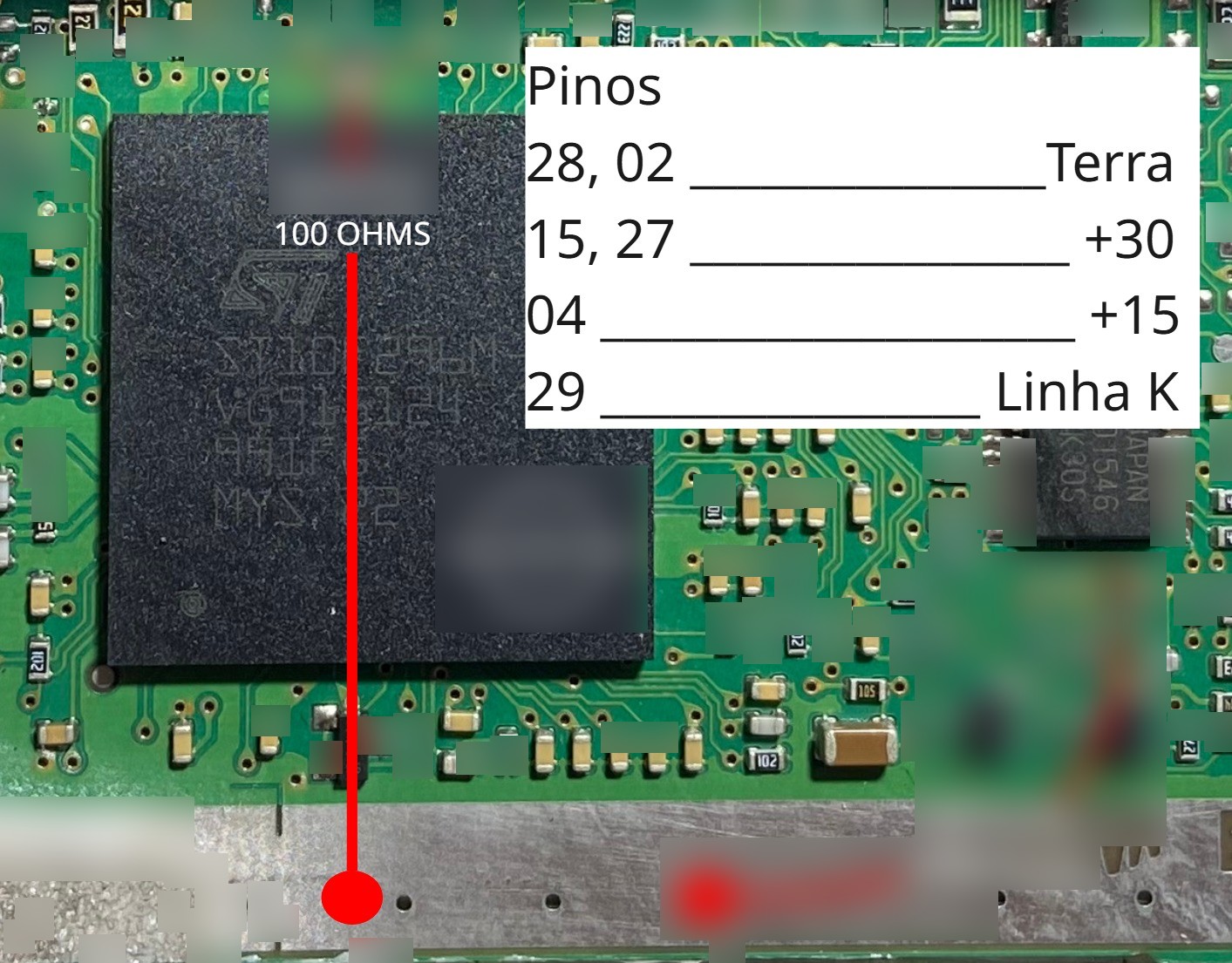

Módulo corrompido ou bloqueado que não responde na Linha K convencional. A IAW 4GV tem pinagem de boot específica, com dois resistores na placa que precisam ser identificados antes da conexão. Sem o procedimento correto, o módulo não entra em modo de leitura.
No manual: pinagem de boot completa, com os pinos demarcados e localização dos dois resistores na placa com imagem de referência.
